MQK-20雙機組供水控制器

文章來源:時間:2020-11-23 16:17:47瀏覽次數:


\r

詳細說明

一、  系統概述
    MQK-20供水控制器是雙機組供水控制器,可以控制兩臺泵循環工作,適用于農村雙水井供水,可以提供更大的供水量,而且雙水井供水穩定,不容易斷水。另外該控制器還可做為雙機阻氣壓供水系統而的控制器、可控制二臺泵循環工作。傳感器采用電接點壓力表,通過電接點壓力表設定的壓力上下限來控制工頻泵的啟動和停止。該產品采用的信號電流極低(uA級),反復使用也不會損傷傳感器的觸點,同時其靈敏性極高,產品的抗干擾能力也很好。
二、控制過程簡述
   1、控制器上電后,在水箱(或水池)水位低于設定的下限水位情況下,控制器發出信號啟動1#泵工作,水箱水位上升,在水位變成高于設定的上限水位時,則控制器發出信號停掉1#泵,等下次水位再低于設定的下限水位時,則讓2#泵啟動,如此次交替工作。在一臺水泵啟動,延時約30秒后,而水位再次出現低于下限水位的情況下,則另一臺泵也投入運行,等水壓高于設定的上限水位時,再將兩臺泵一起停掉。
   2、控制器上電后,在水壓低于電接點壓力表設定的下限壓力情況下,控制器發出信號啟動1#泵工作,水泵給氣壓罐補水增壓。如果水壓變成高于電接點壓力表設定的上限壓力,則控制器發出信號停掉1#泵,等下次水壓再低于設定的下限壓力時,則讓2#泵啟動,如此次交替工作。在一臺水泵啟動,延時約30秒后,而水壓再次出現低于下限壓力的情況下,則另一臺泵也投入運行,等水壓高于設定的上限壓力時,再將兩臺泵一起停掉。
三、主要性能指標
1、適用電壓范圍:AC190V—AC260V,額定電源電壓AC220V。
2、采用標準的控制器外殼,使用方便,美觀大方。
3、控制水泵接觸器的輸出(D1、D2)采用無源觸點,通斷電流是5A(AC250V)。
4、具有水源缺水停泵保護功能。
5、控制器的額定功耗:≤2W。
四、傳感器類型的選擇
 通常選電接點壓力表,用戶也可自選在到達上下限壓力時能自動閉合的傳感器。
五、安裝及接線端子說明
1、控制器外形尺寸:145mmX90mmX72mm
2、使用環境為:無蒸汽、水滴、腐蝕、易燃、灰塵及金屬微粒的場所。
3、使用環境溫度:-20℃~50℃
4、相對濕度:20~90RH

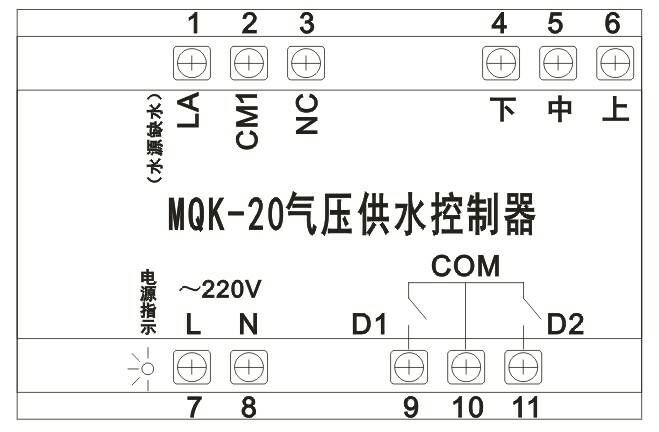

5、面板及接線端子說明:


接線端子說明:
CM1—信號輸入公共點1
LA—水源缺水控制(和CM1短接后,控制器正常工作;和CM1斷開后,水泵停止工作,缺水保護)
下:水位的下限探極(或電接點壓力表下限接點)
中:水位的中間移動探極(或電接點壓力表中間公共接點)
上:水位的上限探極(或電接點壓力表上限接點)
L—AC220V火線           N—AC220V零線
D1—控制1#泵工頻         D2—控制2#泵工頻
COM—D1和D2的公共輸入端
六、說明
1、接電接點壓力表最好用屏蔽線,且務必要與強電回路分開布線。
2、該控制器為非密封外殼,使用時要注意不要觸電和不要讓異物進入控制器殼內。
由于產品在使用中不斷地進行升級和完善,如本使用說明中個別參數或說明與實際產品不符,請電話咨詢,恕不另行通知。
